В наши дни все чаще старые мотоциклы советского производства отправляются в утиль. Содержание большинства старых мотоциклов требует больше денег, чем хотелось бы их хозяевам, а многие транспортные средства стоят в гаражах и просто ржавеют. Ещё одной причиной, по которым мотоциклы вроде Урала не используются – это их массивность и высокий уровень шума – на таком далеко просто банально не уедешь. Многие хозяева старых мотоциклов не стали обновлять и продлевать действие документов, требующихся для содержания транспорта и единственная дорога для железных коней – это переработка.

квадроцикл из Урала

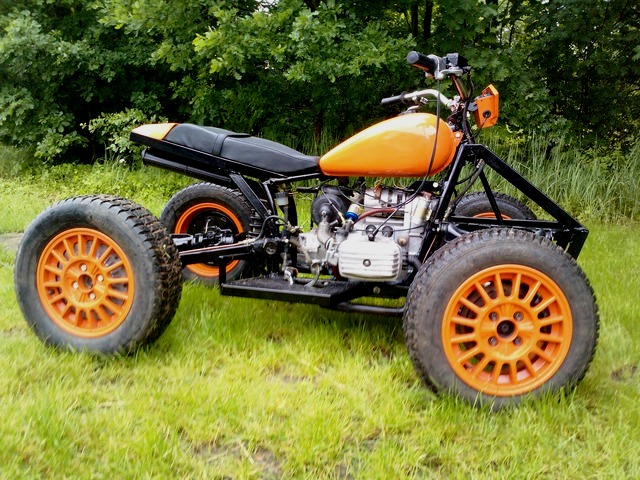

На фотографии квадроцикл, сделанный из Урала, sfw.so

В наши дни многие умельцы берутся за перестройку старых мотоциклов, и своими руками делают отличные квадроциклы. Одной из самых востребованных и удобных моделей для переборки является «Урал», модели лучше использовать выпущенные после 1970 года М-66 (мощность двигателя 32 лошадиных силы), М-66-36 (36 лошадиных сил). На Урале ИМЗ-8 стоит относительно мощный двигатель, а также относительно предыдущих моделей проведена модернизация задней подвески и установлена система выпуска с одним глушителем.

Самым лучшим вариантом, из которого не жалко будет использовать запчасти – это «Урал» ИМЗ-8, 123 Соло – модель без коляски, с двигателем 40 лошадиных сил и 18-дюймовыми колёсами. К 2011 году серийные модели Уралов были оснащены многими запчастями иностранного производства. Например, среди комплектующих итальянские телескопические передние вилки (Marzocchi) и электронное зажигание (Ducati Energia), свечи (NGK-Ducati). Много комплектующих поставляется из Японии – бензокраны, карбюраторы, генераторы. Таким образом, чем младше модель будет использоваться за основу – тем качественнее будет сборка и полученный квадроцикл. Правда, может оказаться так, что новый квадроцикл купить гораздо выгоднее.

В сборке квадроцикла можно выделить несколько этапов:

  • Небольшая модернизация рамы;
  • Установка двигателя и трансмиссии;
  • Установка подвески;
  • Установка приборной доски.

Что понадобиться

В ходе работы над квадроциклом понадобится: мост, рулевая тяга, тормозная система, амортизаторы, сварочный аппарат, непосредственно сам мотоцикл, болгарка, металлический профильный лист.

Тип управления

Перед сборкой необходимо определиться с типом управления будущего квадроцикла – оно может быть рулевым или мотоциклетным. В первом случае лучше заблаговременно позаботиться о необходимых запасных частях. Во втором случае – идеально подойдет руль от Урала.

Рама

Первый этап – это переделать раму, необходимо на 40 мм назад отодвинуть трубы вертикальных подседельных стоек. Далее необходимо приварить мост к маятнику Урала, нижнюю вилку и задние подседельные стойки необходимо отрезать. Из труб необходимо изготовить подкосы и приварить рядом с втулками маятниковой подвески. Конструкция для крепления передней подвески, а также задний багажник и лобовой бампер варятся из тонкостенных труб 30 мм.

Мост необходимо укоротить, чтобы обеспечить ему большую маневренность и компактность. Необходимо отрезать кронштейн и опорную чашку пружины, после чего надо выдернуть из гнезда концевой фланец. После укорачивания чулка фланец вставляется обратно и конструкция закрепляется сваркой. Далее нужно изготовить карданный вал, который можно смастерить из полуосей Оки.

Передняя подвеска выполняется из квадратных труб 25252 мм. Поворотные кулаки можно взять от машины «Жигули». Двигателю необходимо во избежание перегрева обеспечить принудительное воздушное охлаждение (например, от ВАЗ 2108). Основной вопрос безопасности – это тормозная система, которую лучше всего приобрести отдельно. Можно использовать, конечно, и «что имеется», но чем больше пробег автомобиля, тем менее безопасно будет транспортное средство.

После установки всех необходимых систем, устанавливаются фары (настоятельно рекомендуется использовать противотуманные), поворотники, стоп-сигналы. Профилем необходимо обшить квадроцикл, после чего полученный транспорт можно красить.


Источник: http://quadru.ru/masterskaya/kvadrocikl-iz-urala.html
