Итак, фигуры нарисованы, выделены и трансформированы. Теперь сделаем их красивыми. Выделите одну из фигур и обратите внимание сразу на две панели: панель Tools и панель Color. В обеих вы увидите два цвета, обозначающие заливку и обводку фигуры. Заливка обозначается залитым квадратиком, обводка - пустым. Мы еще не делали никаких модификаций (а вы?), так что все фигуры залиты белым и имеют черную обводку. В обеих панелях вы можете назначить или убрать какой-либо из параметров, либо установить их по умолчанию (либо поменять местами). Можно даже назначить новый цвет, щелкнув два раза на имеющемся.

Заливка
Щелкните на цвете заливки, на любой из панелей, чтобы сделать заливку активной. Далее, нам понадобятся еще две панели: "Gradient" и "Color".

При помощи этих панелей, вы можете назначать фигурам, заливку сплошным цветом или градиентом. Начнем с цвета. Обратите внимание на панель Color. В верхней правой ее части есть кнопка для вывода контекстного меню, в котором вы можете выбрать режим отображения цвета в этой панели и несколько других опций. Давайте выберем режим RGB. В этом режиме можно регулировать три цветовые составляющие. Одна фигура у вас должна быть по-прежнему выделена, так что можете попробовать.

Можно использовать другой режим цвета, например, HSB. В этом режиме, на панели можно изменять цвет другим образом. Отдельно изменяется цвет, по цветовому кругу, отдельно его яркость и насыщенность. Можно выбрать цвет пипеткой, в нижней части панели Color есть цветовой микшер. К сожалению, пользоваться им очень неудобно, так как он очень маленький, а как его увеличить, я до сих пор не придумал.

Если у вас открыта панель "Swatches", вы можете увидеть там набор цветов, который там имеется по-умолчанию. Можно щелкнуть на любом из них, чтобы применить его в качестве заливки.

Теперь перейдем к градиентной заливке. Для работы с градиентом нам понадобятся обе панели, "Gradient" и "Color". Как работает вторая, мы уже рассмотрели, теперь посмотрим на панель "Gradient":

Если панель выглядит не так, нажмите на значок разворачивания, слева от заголовка. Итак, выделите фигуру, сделайте активной заливку и щелкните на значке градиента, панели Gradient. Тем самым, вы назначили градиент на фигуру.

Теперь можно его править. Для этого, сначала изменим цвета начальной и конечной точек градиента. Щелкните на начальной точке. Ее цвет появится в панели Color. Там же можно его изменить. Я изменил его на розовый. Теперь щелкаем на второй точке градиента и изменяем ее.
Для каждой точки можно изменить прозрачность и установить ее точное положение в процентах от длины градиента. Для этого, можно просто передвинуть точку на полосе градиента.

Опорных точек на градиенте может быть, сколько захотите. Для добавления новой, просто щелкните на панели, в том месте, где хотите, чтобы она появилась. Там она и появится. Чтобы убрать точку, схватите ее и потяните вниз.

Сверху от опорных точек имеются точки регулировки плавности переходов градиента. Они регулируют плавность перехода от цвета к цвету. По-умолчанию, они назначаются посередине, между опорными точками. Чтобы сделать переход цвета между точками круче, нужно подвинуть точку регулировки ближе к точке цвета.

Это был линейный градиент, который проходил от начальной точки - к конечной. Теперь пришло время разобрать градиент радиальный. На панели Gradient выберите тип градиента "Radial". градиент станет таким:

Тут настройки почти такие-же, только теперь можно изменять искажение градиента, то есть, сплющивать или растягивать его. И можно менять его центр. Но об этом чуть позже.

Альтернативой установок градиента на панели Gradient служит интерактивный инструмент для настройки градиента. Вызвать его можно, нажав соответствующую кнопку на панели Tools или нажав "G".

В этом режиме можно перемещать точки градиента, менять его центр. Можно поворачивать и сплющивать его. Так-же, если подвести мышь к его рабочей линии, вы увидите все его цветовые точки. Щелкнув на любую из них, можно тут-же изменить ее цвет. Попробуйте сами изменить градиент при помощи этого инструмента.

Границы градиента и его расположение на фигуре можно радикально переопределить. Для этого нужно просто провести линию, в начале линии бедет начало градиента, в конце - его окончание.

Обводка
Цвет обводки меняется точно так-же, как и у заливки. За исключением того, что градиент тут недоступен.

Обводка может быть двух типов. Сплошная и прерывистая. Можно делать пунктирные линии различных конфигураций. Можно так-же, скруглять углы на острых сторонах обводки. Теперь подробнее.


Выделите фигуру и откройте панель Stroke. Я дополнительно нарисовал еще прямую линию для наглядности. Сделать это можно при помощи инструмента Line. Сделайте активной обводку. Теперь можно изменить ее толщину и цвет. Единицы измерения, при установке толщины обводки назначаются в настройках программы (Edit > Preferences > Units & Display Performance). У меня стоят пиксели. Можно выбрать значение из списка, а можно самому написать нужное значение.

Далее, нас интересует параметр "Align Stroke". У него имеется три кнопки. Они выравнивают положение обводки относительно базовой линии фигуры. По-умолчанию, обводка выравнивается по центру, но можно выбрать еще два ее положения, когда она выравнивается по внешнему краю, либо по внутреннему. Думаю, не лишним будет напомнить, что выравнивание работает только на замкнутых фигурах, где есть внешние и внутренние края.

Так-же, для замкнутых фигур или для фигур, у которых более двух точек и есть острые углы, можно изменять скругление угловых точек. Они могут быть прямыми, закругленными и скошенными.

А для разомкнутых фигур или отрезков есть параметр типа концевых точек. Их можно тоже делать скругленными, а можно выбрать, где будет заканчиваться обводка - вместе с точкой, либо на равномерном удалении от нее, относительно толщины обводки.

Чувствую, я "загнул" с последним предложением. Зато на панели все наглядно видно. Попробуйте и все поймете сами.

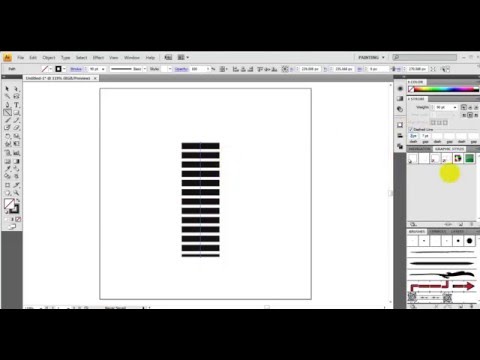

Последним описанием свойств обводки, будет пунктир. Его можно назначать на любой тип фигур. Включается он галочкой, возле названия "Dashed Line". параметры у него очень простые. Если вам нужна простая пунктирная линия, пишете в первом окошечке, под названием "dash", длину штриха пунктира. расстояние между штрихами, в этом случае, будет таким-же. Если его нужно изменить, вводите еще одно число, в соседнем окошке ("gap"). И так далее. Всего можно создать три штриха разной длины и соответственно, три пробела между ними. Если вы включили пунктир, вам становится доступно скругление концевых точек.

Последний параметр на панели Stroke - это установка "Miter Limit". Я никогда им не пользуюсь и с трудом нашел его описание. Вкратце, этот параметр отвечает на остроту острых углов фигур с обводкой. нужно это для типографии, в основном. Если я не прав, поправьте меня.
