Колпаковая печь на два этажа.

Колпаковая печь на два этажа. Подборка статей по теме печи и камины.

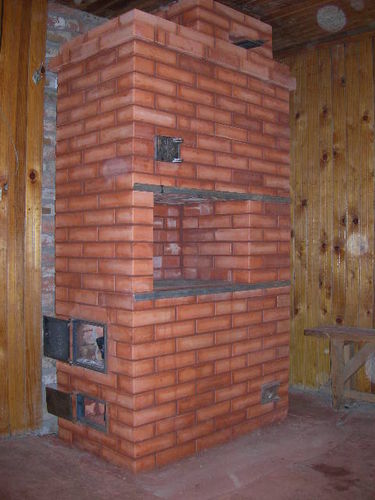

До растопки печь нужно хорошо высушить.

       Повстречавшись со своим старым другом, мы разговорились, и он посетовал, что в топке печи, сложенной у него на даче 20 лет назад, кирпич стал местами выкрашиваться и ему хотелось бы сложить новую печь из хорошего кирпича, который не надо штукатурить. Намек я понял (мой друг знал о моем увлечении печами и каминами) и предложил свои услуги.

       Отопительно-варочная печь, о которой шел разговор, разделяла первый этаж почти пополам на маленькую кухню со столовой и спальню. Топочная дверца печи выходила в кухню.

Колпаковая печь на два этажа. Подборка статей по теме печи и камины.

Под чугунную варочную плиту для уплотнения щели прокладывают асбестовый шнур.

       Конструкция печи оказалась мне хорошо знакомой. Она представляла собой двухконфорочную плиту, над варочной камерой которой располагались три вертикальных дымохода сечением в четверть кирпича. Размеры печи в плане составляли 2,5 кирпича в ширину и 4,5 кирпича - в длину. Топочная камера соединялась с дымоходами вертикальным каналом, расположенным с противоположной от топочной дверцы стороны. В печи были установлены две задвижки - одна на 27-м ряду, а другая - на втором этаже за два ряда кладки до потолка.

       Передо мной стояла задача разработать конструкцию и сложить печь на том же фундаменте и с таким же расположением топочной дверцы, но с преимущественным нагревом воздуха в спальне и подогревом - в помещении второго этажа.

       Конструкция такого очага представлялась мне в виде двухэтажной печи с системой дымоходов, позволяющей регулировать температуру нагрева отдельных частей поверхности печи. Я пришел к выводу, что наиболее полно этим требованиям будет отвечать колпаковая печь.

Колпаковая печь на два этажа. Подборка статей по теме печи и камины.

Уложен 19-й ряд кладки. Хорошо видны задвижка первого колпака, два дымовых канала и дверца вытяжки.

       Кроме того, возникла идея и боковую стенку варочной камеры сделать полой. То есть использовать ее как дополнительный дымоход, одновременно выполняющий роль вытяжки. Именно такая конструкция печи, на мой взгляд, позволила бы с помощью задвижек получить желаемое распределение теплоты.

       Решено было класть печь из красного полнотелого кирпича марки М150 или М200, но не на глиняном растворе, а используя готовую смесь «Мертель».

       Оставив подтопок и топочную камеру практически без изменения, я лишь увеличил ее толщину на четверть кирпича, преследуя две цели: увеличить теплоемкость и время прогрева боковых стенок топки и обеспечить возможность замены футеровочных кирпичей, поставленных на ребро.

Колпаковая печь на два этажа. Подборка статей по теме печи и камины.

Перекрытие колпаков первого этажа.

       Фундамент печи оказался несколько выше уровня пола. Видимо по этой причине чугунная плита в старой печи была установлена сразу над топочной дверцей. Топочную камеру пришлось увеличить по высоте.

       На 9-м ряду я заложил наполовину выходящие в топочную камеру кирпичи, на которые должна опираться чугунная плита. То же повторил на 10-м и 11-м рядах. Кроме того, на 11-м ряду положил металлическую полосу 4x40x370 мм. Поскольку боковую стенку варочной камеры я сделал полой, то соответственно сдвинул от нее варочную плиту на четверть кирпича. В связи с этим кирпичи под варочной плитой с этой стороны срезал под углом 45°, а сверху на их внешний угол уложил стальной уголок 30x30x800 мм.

       Учитывая, что поток разогретых газов пойдет через основной дымоход, полую боковую стенку варочной камеры выложил в четверть кирпича. С внешней стороны печи использовал кирпич, разрезанный надвое вдоль, а внутри варочной камеры положил его на ребро.

Колпаковая печь на два этажа. Подборка статей по теме печи и камины.

Два выворотных дымохода после колпаков первого этажа.

       На 18-м ряду установил дверцу вытяжки и задвижку первого колпака. Задвижку установил со стороны варочной камеры. Если ее вывести наружу, то при таком низком расположении она мешала бы.

       В 19-м ряду разделил дымовой канал (из топочной камеры) на две части и перекрыл боковую полую стенку, оставляя лишь отверстие в четверть кирпича для циркуляции газов. И еще уложил три металлических уголка 50x50x800 мм под перекрытие варочной камеры.

       20-м и 21-м рядами сделал перекрытие варочной камеры.

       В 22-м ряду оставил отверстия для прочистки дымоходов. После завершения кладки они будут заложены половинками кирпичей, выдвинутыми наружу на 4-5 см.

Колпаковая печь на два этажа. Подборка статей по теме печи и камины.

Вкладочные кирпичи во втором ряду кладки большего колпака выше уровня пола второго этажа.

       Задвижки первого колпака со стороны спальни и три стальные полосы 3x30x200 мм поставил на 23-м ряду. Эти полосы-уголки необходимы для опоры кладки при дальнейшем формировании дымоходов в колпак со стороны столовой (далее мы условно будем называть его вторым малым колпаком) и в колпак - со стороны спальни (условно назовем его вторым большим колпаком). Второй малый колпак выступает над полом второго этажа на 40-45 см. Он будет служить теплой скамьей. Его я облицевал керамической плиткой.

       29-м и 30-м рядами закрыл нижние колпаки.

       В 31-м ряду также оставил прочистные отверстия и начал формирование дымохода из второго малого колпака во второй большой.

       33-м рядом начинается дымоход, который затем переходит в трубу.

       На 35-37-м рядах с учетом высоты потолков в 2,5 м я выполнил разделку.

Колпаковая печь на два этажа. Подборка статей по теме печи и камины.

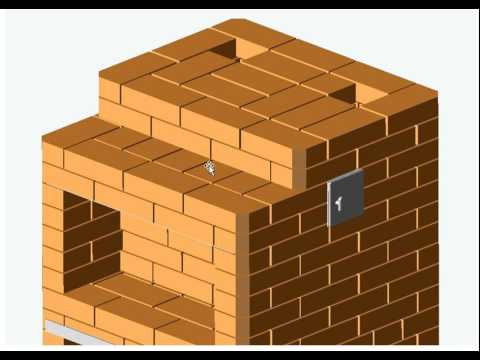

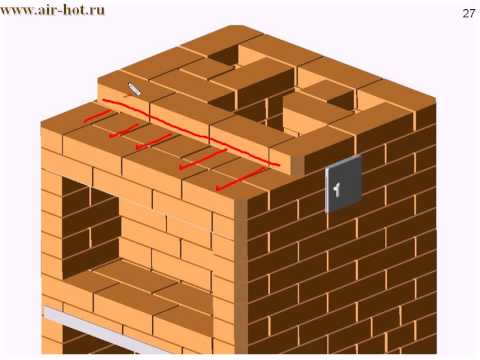

Рис. 1. Порядовая кладка печи.

       40-м рядом перекрыл второй малый колпак. Перекрытие состоит из четырех рядов кладки.

       44-57-й ряды образуют второй большой колпак. Он является основным источником тепла на втором этаже и служит спинкой теплой скамьи.

       Учитывая, что в колпаковой печи наибольший нагрев - в верхней части, с уровня 2-го ряда над полом второго этажа я установил несколько вкладышных кирпичей, с помощью которых решил уравновесить температуру нагревания всего отопительного щитка печи на втором этаже.

       Большой колпак и общую задвижку перекрыл 59-м рядом.

       60 и 61-м рядами я закончил кладку перекрытия и начал выводить трубу и формировать разделку между комнатами.

Колпаковая печь на два этажа. Подборка статей по теме печи и камины.

Рис. 1(продолжение). Порядовая кладка печи.

       Придуманная мной система прочистных каналов позволила не бояться падающих вниз комочков раствора даже при кладке дымовой трубы. После завершения работы я легко прочистил их и по просьбе хозяев заложил половинками кирпичей заподлицо с основной кладкой.

       Чтобы оголовок трубы не чернел от дыма, я сделал в нем 4 отверстия в четверть кирпича, в которые поставил вырезанные под углом металлические вкладыши из оцинкованного железа. На самом верху трубы установил флюгер.

Принцип работы печи

       При растопке печи необходимо открыть общую задвижку и задвижку на 23-м ряду. При горении топлива газы из топочной камеры сразу поступают в большой колпак второго этажа, разогревая его стенки и трубу. Через некоторое время (оно определяется опытным путем) следует перекрыть задвижку на 23-м ряду и открыть задвижку на 18-м ряду.

Колпаковая печь на два этажа. Подборка статей по теме печи и камины.

Рис. 1(продолжение). Порядовая кладка печи.

       С этого момента начинается прогрев двух нижних колпаков и полой боковой стенки варочной камеры. Оба нижних колпака имеют общий дымоход (см. порядовку) во второй колпак, из которого газы попадают в большой колпак второго этажа.

       Если столовую не нужно протапливать, то задвижку на 18-м ряду можно перекрыть. Прогреть комнаты второго этажа можно, закрыв задвижку на 18-м ряду наполовину или полностью открыв задвижку на 23-м ряду, позволяя газам сразу разогреть большой верхний колпак.

       Бесспорно, что все нюансы регулирования топки могут быть уточнены только в процессе работы печи с различными комбинациями перекрытия дымоходных каналов.

       Пробная топка прошла успешно. Тяга была отменной, а через 2 недели после полного просыхания кладки даже непродолжительная топка показала, что печь равномерно прогревается на всех своих уровнях.

Колпаковая печь на два этажа. Подборка статей по теме печи и камины.

Рис. 2. Продольные (А-А, Б-Б) и поперечные (В-В, Г-Г) разрезы печи.

Перечень материалов

Кирпич - 1200 шт.
Цемент - 50 кг
Мертель - 50 кг
Плита чугунная 410x710 мм - 1 шт.
Колосник 250x370 мм - 1 шт.
Дверка: топочная - 1 шт.
       поддувальная - 1 шт.
       прочистная - 1 шт.
Задвижка 250x130 мм - 4 шт.
Стальной уголок 50x50 мм - 2,4 м
       30x30 мм - 0,8 м
Стальная полоса 3x30 мм - 0.8 м
      4х 40 мм - 0,5 м
Стальная проволока 01,5 мм - 8,5 м
Асбестовый шнур диаметром 5 мм - 5,5м
Стальной лист 4x580x780 мм - 1 шт.


<< :: >>


Источник: http://www.pechkiinfo.ru/books/pech_articles_collection/17.php
